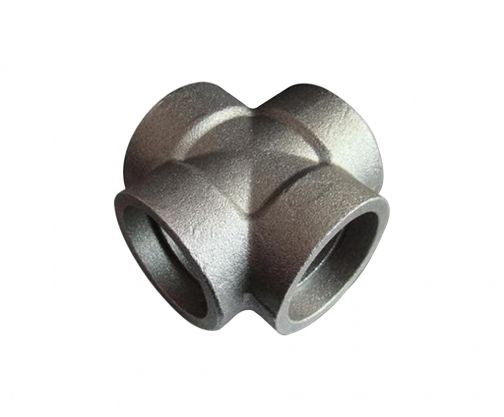

La cruz de soldadura por enchufe es un tipo de accesorio de tubería que combina las características de la conexión por enchufe y la soldadura. Este tipo de accesorio de tubería suele constar de una espiga, un manguito, una parte curvada y una ranura para manguito, etc.
Se caracteriza porque hay una ranura para casquillo en la espiga, y la espiga y el casquillo están situados respectivamente en los dos extremos de la parte doblada.
Material
Los materiales de la cruz de soldadura por encaje incluyen acero inoxidable, acero al carbono, metales no ferrosos y plásticos.
Dimensiones
El rango de tamaño de la cruz de soldadura a encaje es de 1/8 ″ ~ 4 ″ (DN6 ~ DN100).
Descripción
La cruz de soldadura por enchufe es un accesorio de tubería que combina las características de la conexión por enchufe y la soldadura. Este accesorio de tubería generalmente se compone de una espita, un casquillo, una parte doblada y una ranura para casquillo, etc., caracterizado porque hay una ranura para casquillo en la espiga, y la espiga y el casquillo están ubicados respectivamente en ambos extremos del parte doblada. Las juntas transversales de soldadura por encaje se utilizan generalmente para cambiar la dirección de la tubería y son una parte importante del sistema de tuberías. Además, la junta transversal de soldadura por encaje se puede aplicar a diferentes materiales y estándares industriales, y tiene las ventajas de una estructura simple, una forma hermosa, un desmontaje y montaje rápidos, una operación flexible, una baja resistencia a los fluidos y un uso seguro y confiable. Estas características hacen que la cruz de soldadura por encaje se utilice ampliamente en campos industriales como los lácteos, alimentos, cerveza, bebidas, productos farmacéuticos y cosméticos.
Material
Los materiales de la soldadura cruzada por encaje incluyen ASTM A105, A350 LF2, A182 F304, F304L, F316, F316L, F321, F316TI, F51, F11, F22, F91.
Especificaciones y dimensiones
Las cruces para soldadura a casquillo tienen una amplia gama de tamaños, desde 1/8″ hasta 4″ (DN6~DN100).
Los tamaños de cruces para soldadura por encaje cubren una variedad de opciones, desde pequeñas hasta grandes, que incluyen, entre otras:
Rango de tallas: 1/8″~4″ (DN6~DN100)
Nivel de presión: incluyendo 3000LB (SCH80/XS), 6000LB (SCH160), 9000LB (XXS) y otros niveles diferentes, adecuados para diferentes requisitos de presión de trabajo.
Instrucciones de uso
El uso de cruz soldada por enchufe implica principalmente los siguientes aspectos:
1. Medio y temperatura aplicables: La cruz soldada por enchufe es adecuada para medios corrosivos o no corrosivos, como aceite, agua, gas, etc. Su rango de temperatura aplicable está determinado por el medio utilizado y la junta seleccionada, y generalmente no excede los 450 ℃1.
2. Materiales de fabricación: Los materiales de fabricación de las crucetas soldadas con casquillo incluyen 20#, 35#, 1Crl8Ni9Ti, 0Crl8Ni-12M02Ti, 316L, etc. Estos materiales tienen buena resistencia a la corrosión y propiedades mecánicas1.
3. Requisitos de tuberías: Los requisitos de las tuberías de cruz soldada con casquillo incluyen la coincidencia del diámetro de la tubería y el nivel de presión, así como la instalación y fijación correctas para garantizar su funcionamiento normal y seguridad1.
4. Método de conexión: El método de conexión de la cruz soldada por encaje suele ser la soldadura manual mediante soldadura por arco de gas inerte de tungsteno (TIG), que puede proporcionar un mayor sellado y resistencia estructural.
Ficha técnica
| Cruz de soldadura por enchufe | ||||||
| Nombre común para la menstruación. | Peso aproximado | Volumen aproximado | ||||
| DN | SCH80/3000 | SCH160/6000 | XXS/9000 | SCH80/3000 | SCH160/6000 | XXS/9000 |
| 6 | 0.15 | 0.21 | 0.038 | 0.047 | ||
| 8 | 0.15 | 0.25 | 0.047 | 0.049 | ||
| 10 | 0.19 | 0.54 | 0.049 | 0.14 | ||
| 15 | 0.39 | 0.64 | 1.32 | 0.14 | 0.252 | 0.375 |
| 20 | 0.47 | 1.09 | 2.25 | 0.252 | 0.375 | 0.565 |
| 25 | 0.76 | 1.97 | 2.69 | 0.375 | 0.565 | 0.73 |
| 32 | 1.19 | 2.34 | 4.38 | 565 | 0.73 | 1.295 |
| 40 | 1.64 | 3.9 | 4.84 | 0.73 | 1.295 | 1.852 |
| 50 | 2.59 | 4.25 | 10.5 | 1.295 | 1.852 | 2.75 |
| 65 | 4.75 | 8.58 | 1.852 | 2.74 | ||
| 80 | 7.25 | 12.6 | 2.985 | 4.56 | ||
| 100 | 16.5 | 4.785 | ||||
