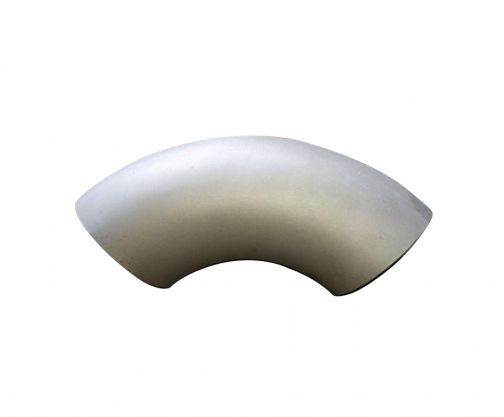

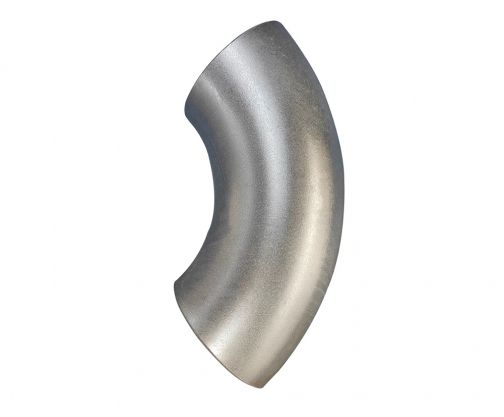

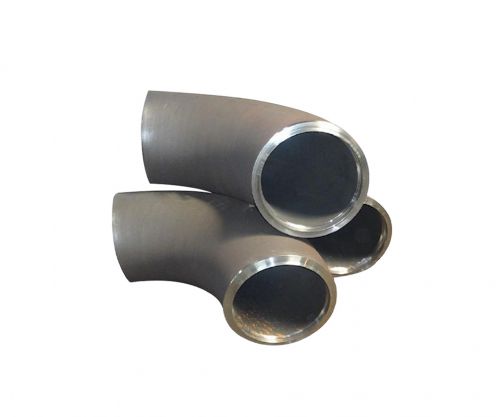

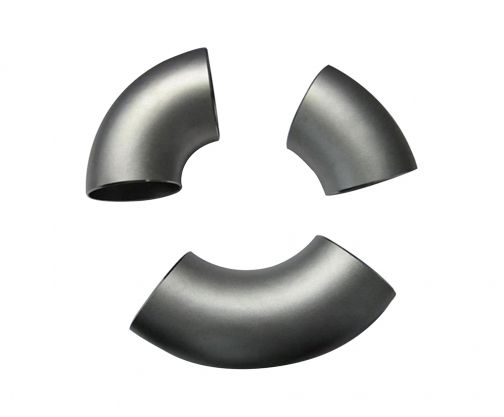

Codo de acero inoxidable

El codo de acero inoxidable es un accesorio de tubería que se utiliza para conectar tuberías y cambiar la dirección de la tubería, generalmente hecho de acero inoxidable. ‌

La función principal del codo de acero inoxidable es conectar dos tuberías con el mismo o diferente diámetro nominal en el sistema de tuberías, de modo que la tubería pueda girar en un cierto ángulo. Según los distintos ángulos, los más utilizados son 45°, 90° y 180°. Además según las necesidades del proyecto también se incluyen otros codos de ángulo no normal como por ejemplo de 60°. Los métodos de conexión con la tubería incluyen soldadura directa (el método más común), conexión por brida, conexión roscada y conexión por manguito.

Los materiales de los codos de acero inoxidable son principalmente 304, 316, etc. Estos materiales tienen buena resistencia a la corrosión, resistencia a altas temperaturas y fuerte resistencia a la presión, lo que hace que los codos de acero inoxidable se utilicen ampliamente en sistemas de tuberías en el campo industrial.

Las especificaciones y modelos de codos de acero inoxidable incluyen principalmente diámetro, radio de curvatura, espesor de pared y ángulo de curvatura. ‌

‌1. Diámetro: El diámetro del codo de acero inoxidable se refiere al diámetro de la tubería conectada por el codo, generalmente en pulgadas o milímetros. Los diámetros comunes son 1/2 pulgada, 3/4 pulgada, 1 pulgada, etc. Los codos de tamaño no estándar también se pueden personalizar según las necesidades reales.

‌2. Radio de curvatura‌: El radio de curvatura del codo se refiere a la distancia desde la línea central del codo hasta el eje central de la tubería, generalmente en milímetros. El radio de curvatura del codo afectará el flujo de fluido de la tubería. En términos generales, cuanto mayor sea el radio de curvatura del codo, menor será la resistencia del fluido.

‌3. Grosor de la pared‌: El espesor de pared del codo de acero inoxidable se refiere al espesor de la pared del codo, generalmente en milímetros. El espesor de la pared afectará la capacidad de carga de presión y la vida útil del codo. En términos generales, cuanto más gruesa sea la pared, mayor será la capacidad de carga del codo.

‌4. Ángulo de flexión‌: El ángulo del codo de acero inoxidable se refiere al ángulo de flexión del codo, y los más comunes son 45 grados, 90 grados, 180 grados, etc. Los codos de diferentes ángulos son adecuados para diferentes diseños de tuberías y requisitos de conexión.

Además, los codos de acero inoxidable se dividen en tres tipos según los ángulos. Los más utilizados son 45°, 90° y 180°. Además también se incluyen otros codos de ángulo no normal como el de 60° según las necesidades del proyecto. Estos estándares de tamaño están estipulados de acuerdo con los estándares nacionales y los estándares de la industria. Los codos de tubería de diferentes materiales y especificaciones tendrán diferentes estándares de tamaño.

‌1. Almacenamiento y mantenimiento‌: Los codos de acero inoxidable almacenados durante mucho tiempo deben revisarse periódicamente, eliminarse la suciedad, mantenerse limpia la superficie expuesta y almacenarse cuidadosamente en un lugar interior seco y transpirable, evitando apilarlos o almacenarlos al aire libre para conservarlos. seco, ventilado y limpio‌.

2. Instalación‌: Los codos de acero inoxidable se pueden instalar directamente en la tubería de acuerdo con el método de conexión y se pueden instalar en cualquier posición de la tubería, pero deben ser fáciles de operar e inspeccionar. Tenga en cuenta que el caudal del medio del codo de acero inoxidable debe fluir debajo del disco de la válvula longitudinal, y el codo de acero inoxidable debe instalarse horizontalmente y prestar atención al sellado para evitar fugas, a fin de no afectar el funcionamiento normal de la tubería.

3. Precauciones de uso‌: Cuando se utilizan codos de acero inoxidable, solo se pueden abrir o cerrar válvulas de bola, válvulas de cierre y válvulas de compuerta, y no se debe ajustar el caudal para evitar el desgaste de la superficie de sellado. La válvula de compuerta y la válvula de cierre roscada superior están equipadas con un dispositivo de sellado invertido y el volante está apretado hacia arriba para evitar que el medio se escape desde el punto de llenado.

4. Aplicaciones especiales: Los codos de acero inoxidable utilizados en ambientes de alta temperatura, como la tercera válvula de aire, deben instalarse con moldes refractarios en el cuerpo de la válvula y su espesor debe determinarse de acuerdo con los materiales utilizados en el tablero principal y el consumo de calor permitido. Al soldar codos de acero inoxidable, se debe prestar atención al proceso de soldadura para evitar accidentes. El uso y mantenimiento de codos de acero inoxidable debe seguir ciertos métodos y precauciones para garantizar su rendimiento y vida útil. Los métodos correctos de almacenamiento, instalación y uso son esenciales para mantener la eficiencia y seguridad del sistema de tuberías.

Los parámetros técnicos de los codos de acero inoxidable incluyen principalmente radio de curvatura, nivel de presión, diámetro, radio de curvatura, espesor de pared y ángulo. ‌

1. Radio de curvatura: Los codos de acero inoxidable se pueden dividir en codos de radio largo y codos de radio corto según el radio de curvatura. El radio de curvatura del codo de radio largo es igual a 1,5 veces el diámetro exterior de la tubería (R=1,5D), mientras que el radio de curvatura del codo de radio corto es igual al diámetro exterior de la tubería (R=1,0D) .

2. Nivel de presión: Hay muchos niveles de presión para codos de acero inoxidable, alrededor de diecisiete, que son los mismos que los estándares de tuberías en los Estados Unidos, incluidos Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS; Sch80, SCH100, Sch120, Sch140, Sch160, XXS, etc., entre los cuales STD y XS son los más utilizados.

3. Diámetro: El diámetro del codo de acero inoxidable se refiere al diámetro de la tubería conectada por el codo, generalmente en pulgadas o milímetros. Los diámetros comunes incluyen 1/2 pulgada, 3/4 pulgada, 1 pulgada, etc. Los codos de tamaño no estándar también se pueden personalizar según las necesidades reales.

4. Radio de curvatura: El radio de curvatura del codo se refiere a la distancia desde la línea central del codo hasta el eje central de la tubería, generalmente en milímetros. El tamaño del radio de curvatura afectará el flujo de fluido de la tubería. En términos generales, cuanto mayor sea el radio de curvatura, menor será la resistencia del fluido.

5. Espesor de la pared: El espesor de pared del codo de acero inoxidable se refiere al espesor de la pared del codo, generalmente en milímetros. El tamaño del espesor de la pared afectará la capacidad de carga de presión y la vida útil del codo. Cuanto mayor sea el espesor de la pared, mayor será la capacidad de carga del codo.

6. Ángulo: El ángulo del codo de acero inoxidable se refiere al ángulo de flexión del codo. Los más comunes son 45 grados, 90 grados, 180 grados, etc. Los codos de diferentes ángulos son adecuados para diferentes diseños de tuberías y requisitos de conexión.

La selección de estos parámetros técnicos depende de los requisitos de diseño específicos del sistema de tuberías, incluidos factores como el tipo de fluido, la presión, la temperatura y el diseño de la tubería.
