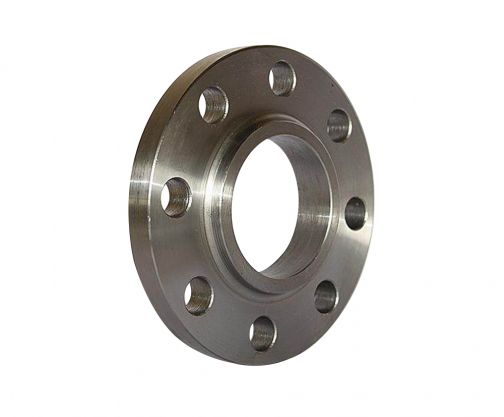

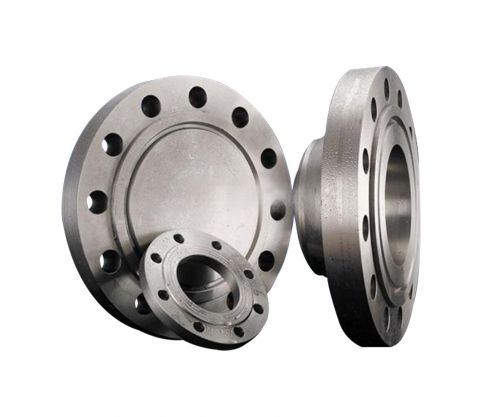

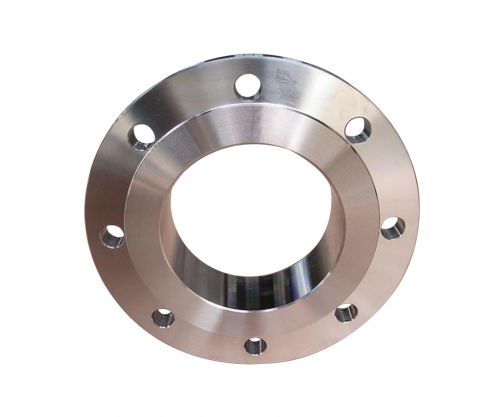

Brida de soldadura plana con cuello

La brida deslizante con cuello es una brida que conecta tuberías de acero, accesorios de tubería, etc. en la brida y se conecta a equipos o tuberías mediante soldaduras de filete.

Las características de la brida deslizante con cuello incluyen:

1. Proceso de fabricación: forja.

2. Presión nominal aplicable: no más de 2,5 MPa.

3. Material: acero al carbono, acero al cromo-molibdeno, 304, etc.

4. Forma de la superficie de sellado: superficie elevada, superficie cóncava y convexa, superficie machihembrada, plano completo, etc.

Los escenarios de aplicación de la brida deslizante con cuello incluyen la conexión de tuberías en equipos petroquímicos, que son adecuados para conexiones de tuberías de acero con una presión nominal que no exceda los 2,5 MPa. Tiene una estructura razonable, alta resistencia y rigidez, puede soportar altas temperaturas y altas presiones, flexiones repetidas y fluctuaciones de temperatura, y tiene un sellado confiable.

El proceso de fabricación de la brida deslizante con cuello es principalmente forjado, que tiene alta resistencia y rigidez y es adecuado para sistemas de tuberías de alta presión y alta temperatura. Su diseño estructural y selección de materiales le permiten mantener un buen rendimiento de sellado y resistencia mecánica en entornos de trabajo hostiles.

El material de la brida de soldadura plana con cuello se mecaniza a partir de placas de acero ordinarias con un espesor que cumple con los requisitos. La soldadura de esta brida es una soldadura de filete, y el método de conexión con la tubería es conectarla al equipo o tubería a través de una soldadura de filete. La estructura de la brida de soldadura plana con cuello es relativamente simple y el material es relativamente económico. Aunque su rigidez y sellado no son tan buenos como los de la brida con cuello para soldadura a tope, se usa ampliamente en la conexión de contenedores y tuberías de media y baja presión. Además, el rango de presión nominal de la brida de soldadura plana con cuello es de 0,6 a 4,0 MPa, y su mayor diámetro interior significa que el peso es menor y el coste es menor, lo que es especialmente adecuado para ocasiones con un diámetro nominal superior a 250 mm. En comparación con la brida de soldadura a tope con cuello, la brida de soldadura plana con cuello (SO) no requiere pruebas, lo que reduce aún más el costo.

Las especificaciones de la brida de cuello deslizable incluyen cara elevada (RF), cara cóncava (FM), cara convexa (M), cara de espiga (T), cara ranurada (G) y cara completa (FF). El rango de diámetro de estos modelos es DN10~DN600, adecuado para diferentes niveles de presión y materiales. Específicamente, la brida de cuello deslizante es adecuada para las series PN (PN2.5~PN40) y Class (Class150~Class1500) y puede fabricarse con una variedad de materiales, como acero al carbono, acero al cromo-molibdeno, acero inoxidable. acero (304, 316, 304L, 316L, 321, 347, CF8C), etc. Además, las especificaciones de la brida de cuello deslizante también incluyen los estándares de bridas, juntas y sujetadores para tuberías de acero HG/T20592-20635-1997 y HG/T20592-20635-2009, así como la información específica del producto de la brida clase 150 de brida de cuello deslizante HG20594, que muestra su potencial de aplicación en diferentes industrias y campos.

Los escenarios de aplicación de la brida de soldadura plana con cuello incluyen principalmente la conexión entre contenedores y tuberías de media y baja presión, válvulas de gas y tuberías de gas natural, y lugares inflamables, explosivos, corrosivos y tóxicos.

Las bridas de soldadura planas con cuello tienen una estructura simple y ahorran materiales. Aunque su rigidez y sellado no son tan buenos como los de las bridas con cuello para soldadura a tope, todavía se usan ampliamente en la conexión de tuberías y contenedores de presión media y baja. La superficie de sellado de esta brida puede ser convexa, cóncava y convexa, y machihembrada. Se diferencian por su estructura, efecto sellador y resistencia y son adecuados para medios generales. Las bridas de soldadura planas con cuello son particularmente adecuadas para lugares inflamables, explosivos, corrosivos y tóxicos, porque su cuello corto puede mejorar la rigidez y la capacidad de carga de la brida. Además, las bridas de soldadura planas con cuello también se utilizan para válvulas de gas y tuberías de gas natural, lo que garantiza la seguridad y confiabilidad de uso.

Los parámetros técnicos de la brida de soldadura plana con cuello incluyen la forma de la superficie de sellado, el rango de diámetro, el nivel de presión aplicable, el material y el estándar.

(1) Forma de la superficie de sellado: La superficie de sellado de la brida de soldadura plana con cuello es diversa, incluida la cara elevada (RF), la cara cóncava (FM), la cara convexa (M), la cara de espiga (T), la cara de ranura (G), el plano completo (FF), etc. .

(2) Rango de diámetro: El rango de diámetro de la brida de soldadura plana con cuello es amplio, desde DN10 hasta DN600.

(3) Nivel de presión aplicable: Aplicable a la serie PN (presión nominal) PN2.5~PN40; Serie de clases Clase 150 ~ Clase 1500. Los niveles de presión cubren 0.6Mpa~32Mpa, 150Lb~2500Lb, PN0.25~PN42.0 y se pueden personalizar según las necesidades. ‌

(4) Materiales: Las bridas deslizantes con cuello están hechas de una variedad de materiales, incluido acero al carbono, acero al cromo-molibdeno, acero inoxidable (304, 316, 304L, 316L, 321, 347, CF8C, etc.) y materiales especiales como 310S, 2205, 904L, etc.

(5) Estándar: Las bridas deslizantes con cuello cumplen con una variedad de estándares, incluidos estándares nacionales, estándares estadounidenses, estándares alemanes, estándares japoneses, estándares británicos, etc., y se pueden personalizar según las necesidades.

 ‌

(6) Además, las bridas deslizantes con cuello tienen una amplia gama de tamaños, desde DN10MM hasta DN1828MM.
