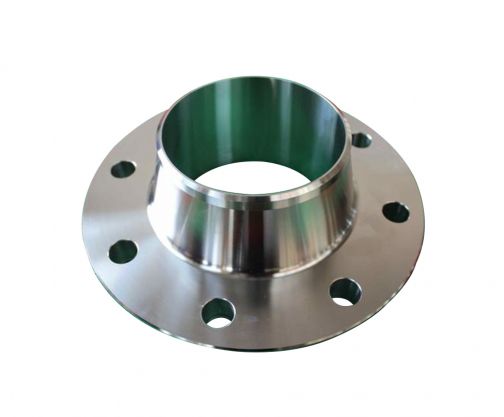

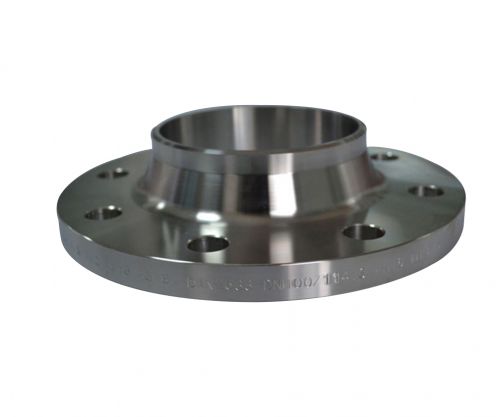

Brida de soldadura a tope de acero de aleación

La brida de aleación para soldadura a tope es una pieza común en forma de disco en la ingeniería de tuberías, que se utiliza para la interconexión entre tuberías. Conecta los extremos de dos tuberías, accesorios o dispositivos mediante pernos y utiliza juntas en el medio para sellar. Los estándares de implementación de bridas de aleación para soldadura a tope incluyen estándares nacionales, estándares del Ministerio de Industria Química, estándares del Ministerio de Maquinaria, etc. Los tipos específicos incluyen bridas integrales, bridas roscadas, bridas deslizantes tipo placa, bridas deslizantes con cuello. bridas, bridas de soldadura con casquillo con cuello, bridas sueltas con cuello de anillo para soldadura a tope, bridas sueltas con placa de anillo de soldadura plana, bridas sueltas con placa de anillo con brida, etc. El material de las bridas de aleación para soldadura a tope puede ser aleaciones, como INCOLOY800H/HT, que es un material austenítico. Aleación resistente al calor ampliamente utilizada en piezas estructurales que soportan presión a alta temperatura. Su alta resistencia se debe a la adición de elementos de carbono, aluminio y titanio y al recocido a una baja temperatura de 1149 ℃ para lograr un tamaño de grano específico.

La brida de aleación para soldadura a tope, como accesorio de tubería, puede estar hecha de una variedad de aceros aleados, que tienen alta resistencia, buena resistencia a la corrosión y resistencia a alta presión. Las bridas de aleación tienen una variedad de opciones de materiales, que incluyen acero con bajo contenido de carbono, acero con medio carbono, acero con alto contenido de carbono y varios aceros aleados. La elección de estos materiales hace que la brida de aleación para soldadura a tope tenga las características de estructura firme, tamaño pequeño, hermética y confiable, fácil operación y mantenimiento, resistencia a la presión, resistencia a la corrosión y excelente rendimiento de sellado, por lo que tiene una amplia gama de aplicaciones.

1. Dimensiones y parámetros: ‌

El diámetro exterior de la brida varía de 75 mm a 2190 mm. ‌

El número de orificios para tornillos varía de 4 a 48. ‌

El diámetro del orificio del perno está entre 11 mm y 30 mm. ‌

El espesor de la brida está entre 12 mm y 58 mm. ‌

El diámetro exterior de la tubería se divide en A (17,2-2032 mm) y B (14-2020 mm). ‌

El diámetro interior de la brida se divide en A (18-2036MM) y B (15-2024MM). ‌

2. Nivel de presión: ‌

Incluyendo, entre otras, las clases 150LBS, ‌300LBS, ‌600LBS, ‌900LBS, ‌1500LBS, ‌2500LBS. ‌

Los niveles de presión también se expresan en PN, como PN0,6, 1,0, 1,6, 2,5, 4,0, 6,3, 10,0, 16,0, 25,0 MPa. ‌

3. Material: ‌

Los materiales de las bridas de acero aleado incluyen, entre otros, 1Cr5Mo, 12CrMo, 12CrMoG, 12Cr1MoV, 15CrMo, 15CrMoG, etc.

Los materiales de las bridas de acero inoxidable incluyen 304/304L/316/316L, etc.

Los materiales de las bridas de acero al carbono incluyen 20#, Q235B, 16Mn, ASTM A105/A105N, etc.

4. Método de conexión: ‌

La brida soldada a tope generalmente se conecta a la tubería mediante soldadura para garantizar la estanqueidad y estabilidad de la conexión. ‌

Además, los estándares de implementación de bridas de aleación soldadas a tope incluyen estándares nacionales, estándares de la industria química, estándares del departamento de maquinaria, etc., que son adecuados para diferentes escenarios de aplicaciones industriales. Los tipos de superficies de sellado incluyen superficie convexa RF, superficie plana FF, superficie de conexión de anillo RJ, superficie cóncava y convexa MFM, etc., para satisfacer diferentes necesidades de sellado.

Las bridas de aleación soldadas a tope se utilizan en una amplia gama de escenarios, incluidos, entre otros, la industria petroquímica, la industria energética, la industria del gas y la industria del transporte.

Industria petroquímica: Las bridas de aleación soldadas a tope desempeñan un papel importante en la industria petroquímica, incluidas las conexiones de tuberías en los campos de refinación de petróleo, fertilizantes, recubrimientos, pinturas, fibras químicas, etc.

Industria energética: En la industria energética, las bridas de aleación soldadas a tope se utilizan ampliamente para conexiones de tuberías en energía térmica, energía nuclear y otros campos.

Industria del gas: Las bridas de aleación soldadas a tope también son adecuadas para la industria del gas, como conexiones de tuberías de gas natural, gas urbano y otros campos.

Industria del transporte: En la industria del transporte, las bridas de aleación soldadas a tope se utilizan para conexiones de tuberías en herramientas de transporte como camiones cisterna de gas licuado y petroleros.‌

Los parámetros técnicos de las bridas de aleación para soldadura a tope incluyen el nivel de presión, el material, el tamaño, etc.

1.Nivel de presión: Las bridas de aleación para soldadura a tope tienen varios niveles de presión, que incluyen, entre otros, PN2.5; PN6; PN10; PN16; PN25; PN40; PN63; PN100; PN160; PN250; PN320; PN400, etc. Estos niveles de presión cubren los requisitos de presión de menor a mayor y son adecuados para diferentes escenarios de aplicaciones industriales. ‌

2.Material: Las bridas de aleación para soldadura a tope tienen varios materiales, incluido acero inoxidable, acero al carbono, acero aleado, etc. Estos materiales tienen buenas propiedades mecánicas y resistencia a la corrosión, y pueden cumplir con los requisitos de uso en diversos entornos industriales. ‌

3. Tamaño: Las bridas de aleación para soldadura a tope también tienen varios tamaños, incluidos diámetros nominales de DN10 a 900 mm, para cumplir con los requisitos de conexión de diferentes sistemas de tuberías. ‌

Además, las bridas de aleación soldadas a tope también pueden involucrar otros parámetros técnicos, como el método de conexión (soldadura), la marca (como la marca Guanghao) y si se pueden personalizar. ‌En aplicaciones prácticas, la selección de bridas de aleación adecuadas para soldar a tope debe considerar su resistencia a la compresión, seguridad, confiabilidad y cumplimiento de estándares nacionales específicos o estándares industriales. ‌Por ejemplo, para aplicaciones que requieren alta temperatura o alta presión, se puede seleccionar una brida soldada a tope hecha de un material de aleación con mayor resistencia y resistencia a la corrosión.
