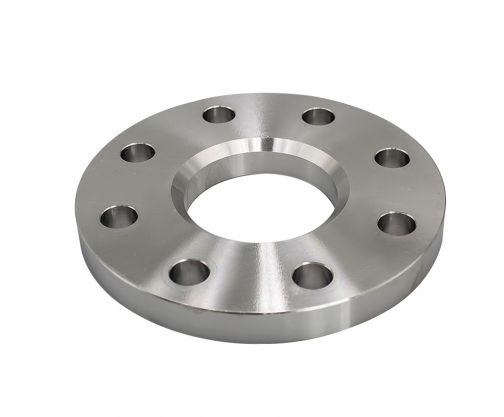

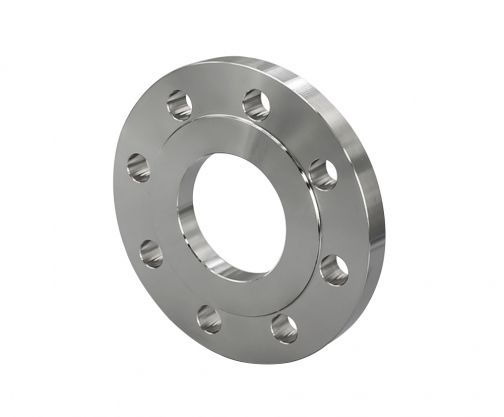

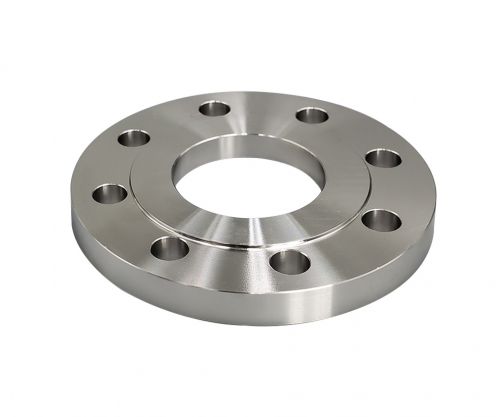

Brida PL

Brida de soldadura plana tipo placa (estándar químico HG20592, estándar nacional GB/T9119, estándar mecánico JB/T81): adquisición conveniente de material, fabricación simple, bajo costo, y uso amplio

Pero tiene poca rigidez, por lo que no debe usarse en sistemas de tuberías de procesos químicos con requisitos de oferta y demanda, inflamables, explosivos y de alto vacío, y en ocasiones altamente y extremadamente peligrosas. Los tipos de superficies de sellado son planos y elevados.

Material: 201, 304.316.316L.0Cr18Ni9.321.202, acero al carbono, 20#, 20G y acero aleado, etc.

Dimensiones: Las dimensiones de las bridas de soldadura planas tipo placa varían según los diferentes niveles de presión y especificaciones.

Descripción

La brida de soldadura plana tipo placa es la brida más común, con presiones de PN2.5, PN6, PN10, PN16 y PN25.

Forma de soldadura: La brida de soldadura plana tipo placa sirve para insertar el tubo en la brida para soldar.

Material de la brida de soldadura plana: 201, 304.316.316L.0Cr18Ni9.321.202, acero al carbono, 20#, 20G y acero aleado, etc.

Material

Los materiales de las bridas de soldadura planas tipo placa incluyen acero forjado, acero al carbono WCB, acero inoxidable, 316L, 316, 304L, 304, 321, acero al cromo-molibdeno, acero al cromo-molibdeno-vanadio, molibdeno-titanio, revestimiento de caucho y revestimiento de flúor. La selección de estos materiales se basa en diferentes requisitos de aplicación, incluidos, entre otros, hornos industriales, ingeniería térmica, suministro y drenaje de agua, calefacción y ventilación, y control automático.

Instrucciones de uso

Debido a que la brida de soldadura plana de placa tiene un buen rendimiento integral, se usa ampliamente en la industria química, construcción, suministro de agua, drenaje, petróleo, industria ligera y pesada, refrigeración, saneamiento, plomería, protección contra incendios, energía eléctrica, aeroespacial, construcción naval y otros servicios básicos. proyectos.

Ficha técnica

Material: Los materiales comunes para bridas soldadas planas tipo placa incluyen acero al carbono, acero inoxidable y acero aleado. Los materiales de acero al carbono incluyen ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, etc. Los materiales de acero inoxidable incluyen ASTM A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8, etc. Los materiales de acero aleado incluyen ASTM A182 F1, F***, F9, F11, F12, F22, F91, etc.

Rango de tallas: Las bridas deslizantes de placa tienen una amplia gama de tamaños, con diámetros exteriores de brida que van desde 75 mm a 2190 mm, diámetros interiores de brida de A18 mm a 2036 mm y B15 mm a 2024 mm. Diámetros exteriores de tubería de A17,2 mm a 2032 mm y de B14 mm a 2020 mm. Las distancias entre centros de los orificios de los pernos varían de 50 mm a 2130 mm, y los diámetros de los orificios de los pernos de 11 mm a 30 mm. El espesor de la brida varía de 12 mm a 58 mm. ‌

Clasificación de presión: Las bridas deslizantes de placa tienen clasificaciones de presión de plano completo (FF) PN2.5 (DN10 a DN2000), PN6 a PN16 (DN10 a DN600). ‌

Estos parámetros técnicos proporcionan una referencia importante para el diseño y aplicación de bridas deslizantes de placa, garantizando su aplicabilidad y seguridad en diversas aplicaciones industriales. ‌

Parámetros técnicos

Diámetro exterior de la brida	75 mm-2190 mm
Diámetro del círculo central del orificio del perno	50mm----2130mm
Diámetro del agujero del perno	11mm-30mm
Número de agujeros para tornillos	4-48
Hilo	M10-M27
Espesor de brida	12mm-58mm
Diámetro exterior de la tubería	A(17, 2-2032MM) B(14-2020MM)
Diámetro interior de la brida	A(18-2036MM) B(15-2024MM)
Peso teórico de la brida	0,36 kg--234,6 kg（DN1800）
Presión de brida	0,25 MPA-4,0 MPA
